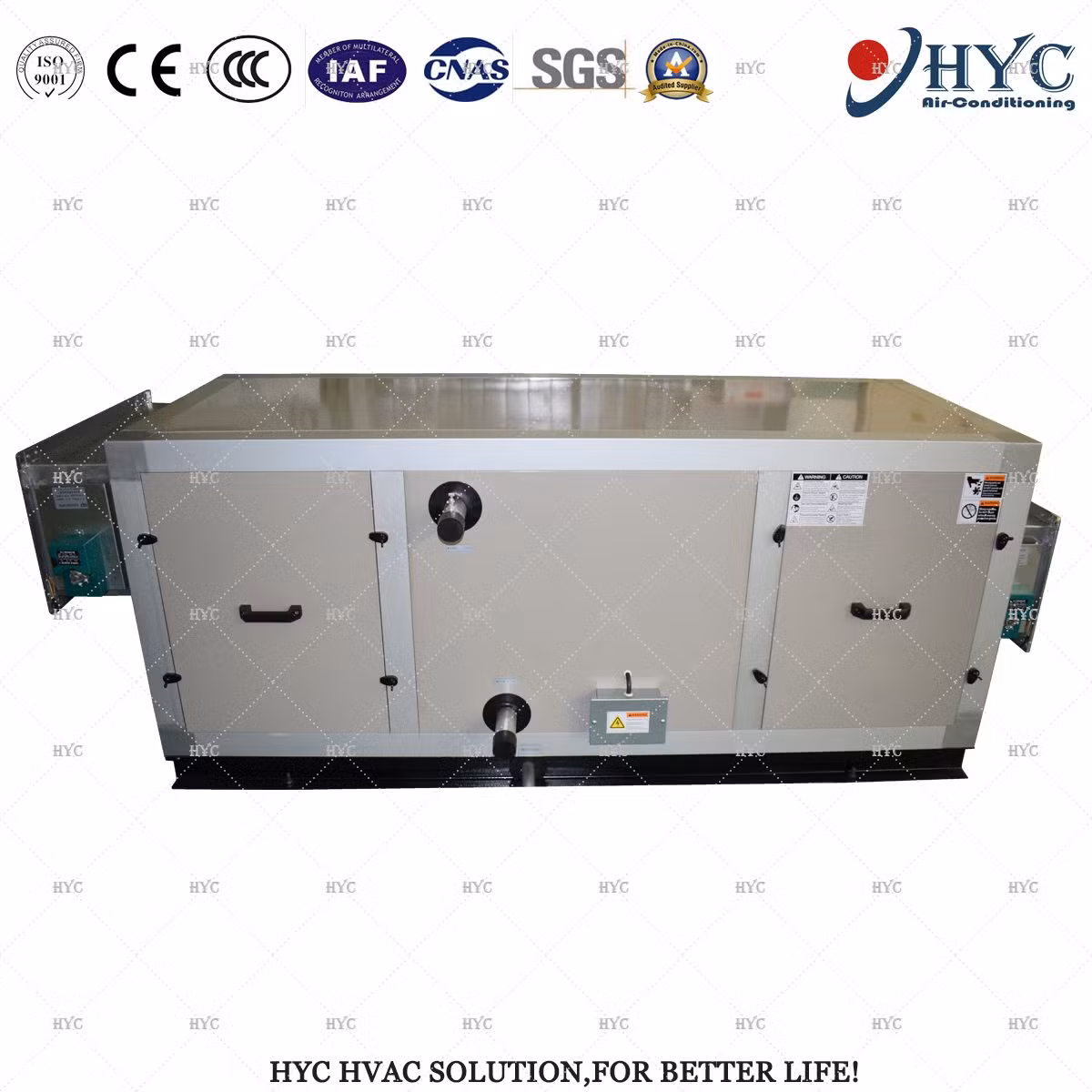

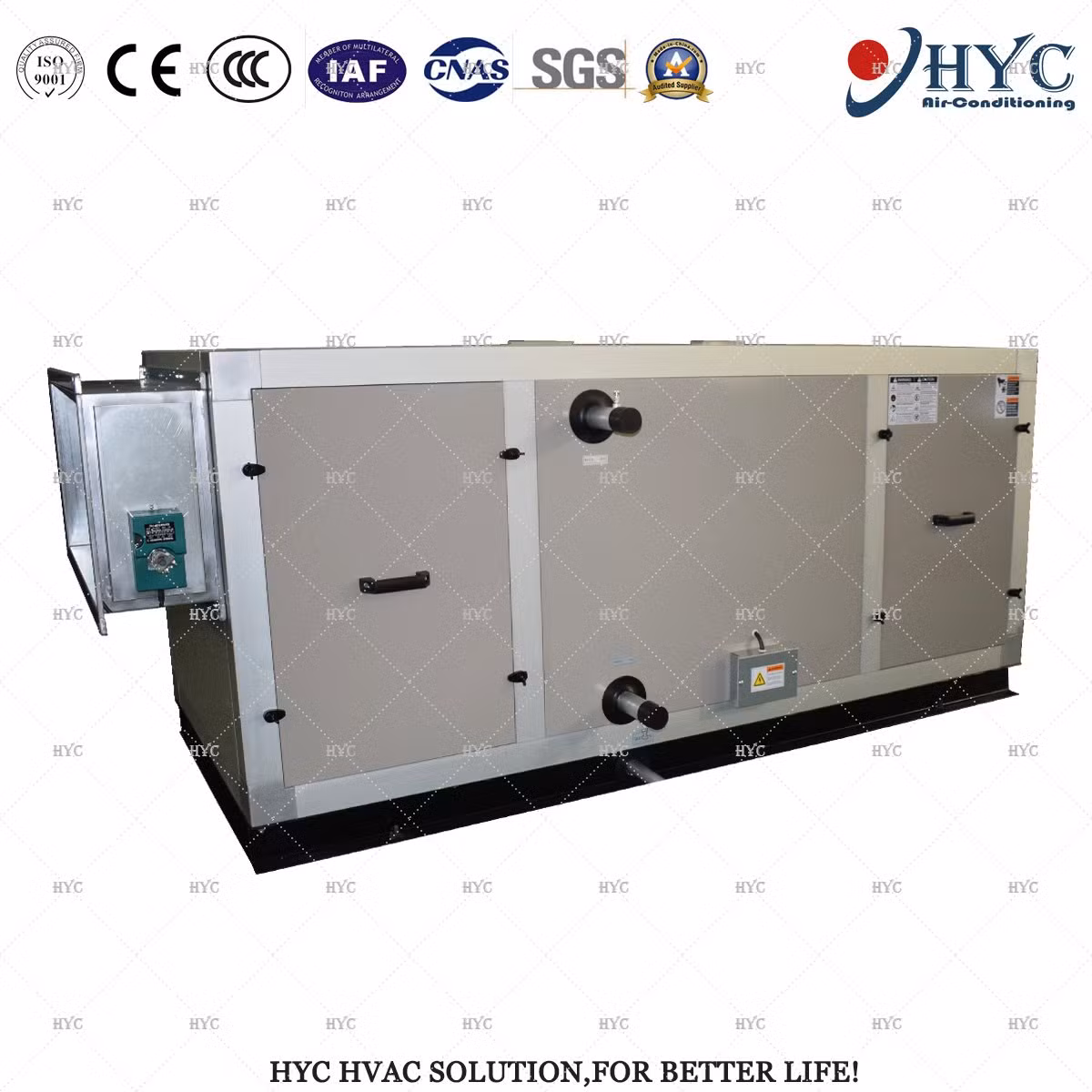

Descrizione del prodotto
Francamente benvenuto per visualizzare la nostra fabbrica al vostro convience. Il cliente potrebbe testimoniare in qualunque momento i loro stati reali di produzione di ordine dai video o dalle foto in linea durante la produzione
INTERVALLO LARGO DI CORRENTE D'ARIA
La corrente d'aria varia da 2700 a 120000m3/h, che può Soddisfare le varie condizioni di applicazione.
DISEGNO DELLA STRUTTURA DI COMITATO
Il comitato è Fatto di doppio acciaio ricoperto polvere (esterno ed interno entrambi) con la gomma piuma di poliuretano ad alta pressione che si adatta nel fratempo, così Offrendo un comitato rigido e robusto.
La pagina è Fatta della lega di alluminio che è Fissata al comitato, di conseguenza, l'unità è Forte e leggera.
FUGA DI ARIA BASSA
Grazie al montaggio ad alta pressione della gomma piuma dell'unità Di elaborazione ed il metodo speciale dell'isolamento di disegno per non garantire fuga di aria bassa, al meglio minimizzano la perdita di energia.
A BASSO RUMORE
Grazie al comitato rigidamente serrato, all'assemblea di ventilatore dinamicamente e staticamente equilibrata con l'isolante della molla e la sezione molto attentamente integrata, massimo per ridurre la vibrazione ed il disturbo.
DISEGNO DELLA BOBINA
Tutte le bobine sono progettate dal software professionale di selezione del calcolatore, provato durante la prova di laboratorio e l'applicazione di vita reale.
DISEGNO MODULARE
Il metodo di progettazione modulare, in grado di renderlo flessibile e robusto per essere adatto al luogo differente condiziona. Facile montare ed installazione al luogo.
PARTI FUNZIONE
Cabient
Sezione della cassa di miscela
Sezione aria del ehaust/dell'aria fresca
Sezione del filtro da Pre-Sec-Hepa
Sezione della bobina
Sezione di ventilatore
Sezione di umidificazione
Sezione elettrica del riscaldatore
Sezione sana dell'attenuatore
Sezione di ripristino di calore
| Corrente d'aria | 4ROW | 6ROW | 8ROW | |||||||||
| TC | Sc | Acqua flusso | Acqua resistenza | TC | Sc | Acqua flusso | Acqua resistenza | TC | Sc | Acqua flusso | Acqua resistenza | |
| ³ /h di m. | chilowatt | chilowatt | L/S | kPa | chilowatt | chilowatt | L/S | kPa | chilowatt | chilowatt | L/S | kPa |
| 2110 | 8.50 | 7.77 | 0.38 | 1.0 | 13.40 | 10.19 | 0.62 | 3.4 | 16.45 | 11.52 | 0.76 | 6.1 |
| 3640 | 19.43 | 15.32 | 0.91 | 6.0 | 26.65 | 18.83 | 1.26 | 14.9 | 31.19 | 20.85 | 1.46 | 24.8 |
| 5180 | 30.29 | 22.77 | 1.43 | 16.1 | 39.87 | 27.49 | 1.88 | 36.3 | 45.86 | 30.19 | 2.15 | 59.3 |
| 5580 | 29.31 | 23.13 | 1.39 | 7.3 | 40.35 | 28.50 | 1.92 | 16.9 | 47.37 | 31.62 | 2.25 | 27.7 |
| 7990 | 46.08 | 34.70 | 2.18 | 18.9 | 61.01 | 42.04 | 2.87 | 40.9 | 63.69 | 63.51 | 3.06 | 9.2 |
| 10410 | 63.40 | 46.51 | 3.01 | 37.8 | 73.82 | 52.32 | 3.53 | 10.9 | 87.09 | 58.20 | 4.18 | 18.1 |
| 12820 | 79.63 | 57.84 | 3.68 | 59.7 | 94.23 | 65.74 | 4.47 | 18.3 | 110.10 | 72.83 | 5.26 | 30.3 |
| 10800 | 62.40 | 46.85 | 2.98 | 16.0 | 82.44 | 56.72 | 3.95 | 36.2 | 94.99 | 62.37 | 4.52 | 58.3 |
| 14090 | 85.30 | 62.63 | 4.06 | 31.4 | 99.53 | 70.54 | 4.77 | 10.8 | 117.58 | 78.54 | 5.56 | 17.9 |
| 17380 | 108.73 | 78.64 | 5.18 | 54.1 | 127.58 | 88.96 | 6.08 | 18.4 | 149.32 | 98.66 | 7.18 | 30.4 |
| 20670 | 117.51 | 88.60 | 5.63 | 13.3 | 156.33 | 107.68 | 7.51 | 29.4 | 180.23 | 118.43 | 8.60 | 46.1 |
| 17030 | 103.88 | 75.96 | 4.99 | 34.8 | 120.30 | 85.20 | 5.76 | 10.8 | 142.11 | 94.87 | 6.79 | 17.9 |
| 20980 | 131.12 | 94.81 | 6.19 | 56.7 | 153.81 | 107.24 | 7.33 | 18.5 | 179.44 | 228.69 | 8.48 | 29.5 |
| 24930 | 141.99 | 106.92 | 6.82 | 13.4 | 188.68 | 129.86 | 9.09 | 29.6 | 217.35 | 142.77 | 10.37 | 46.3 |
| 28890 | 169.72 | 125.98 | 8.13 | 19.9 | 222.26 | 151.97 | 10.51 | 41.6 | 234.26 | 157.83 | 11.22 | 14.6 |
| 25650 | 158.78 | 115.21 | 7.37 | 59.7 | 188.76 | 131.34 | 9.08 | 18.9 | 220.20 | 145.40 | 10.58 | 30.6 |
| 30470 | 173.25 | 130.48 | 8.31 | 13.4 | 230.47 | 158.60 | 11.10 | 29.6 | 266.12 | 174.64 | 12.67 | 46.3 |
| 36010 | 204.73 | 154.14 | 9.83 | 15.0 | 272.10 | 187.27 | 13.07 | 32.3 | 314.43 | 206.31 | 14.97 | 50.0 |
| 41720 | 245.31 | 181.89 | 11.80 | 22.4 | 320.99 | 219.34 | 15.25 | 45.8 | 338.41 | 227.84 | 16.32 | 21.5 |
| 47250 | 284.63 | 208.76 | 13.68 | 31.1 | 366.25 | 249.53 | 17.00 | 59.5 | 391.14 | 261.35 | 18.86 | 29.1 |
| 52950 | 306.38 | 227.43 | 14.73 | 35.6 | 419.38 | 283.41 | 20.17 | 86.1 | 445.44 | 295.90 | 21.46 | 38.3 |
| 47930 | 280.50 | 208.37 | 13.39 | 19.6 | 368.50 | 251.84 | 17.60 | 42.3 | 387.50 | 261.17 | 18.51 | 21.5 |
| 54520 | 326.50 | 240.05 | 15.59 | 27.6 | 425.50 | 289.11 | 20.33 | 58.8 | 450.50 | 301.17 | 21.53 | 29.5 |
| 61100 | 375.50 | 272.92 | 17.94 | 37.8 | 435.50 | 306.55 | 20.81 | 26.1 | 513.50 | 341.19 | 24.54 | 39.0 |
| 59970 | 360.50 | 264.56 | 17.22 | 27.5 | 468.50 | 318.18 | 22.39 | 58.4 | 496.50 | 331.66 | 23.73 | 24.0 |
| 67210 | 410.50 | 299.15 | 19.61 | 37.0 | 527.11 | 357.43 | 24.40 | 72.9 | 565.50 | 375.55 | 27.03 | 31.8 |
| 74450 | 462.50 | 334.55 | 22.10 | 48.6 | 540.50 | 377.58 | 25.83 | 27.0 | 634.50 | 419.47 | 30.33 | 40.8 |
| 81220 | 504.50 | 364.92 | 24.11 | 51.0 | 590.50 | 412.25 | 28.22 | 29.8 | 692.50 | 457.71 | 33.10 | 44.5 |
| 94760 | 589.50 | 426.07 | 28.17 | 56.5 | 688.50 | 480.74 | 32.91 | 35.5 | 805.50 | 532.91 | 38.51 | 52.1 |
| 98500 | 616.50 | 444.41 | 29.47 | 54.6 | 720.50 | 501.72 | 34.44 | 21.7 | 842.50 | 556.19 | 40.28 | 34.5 |
| 107720 | 682.50 | 489.40 | 32.62 | 68.9 | 800.50 | 556.56 | 38.27 | 27.3 | 932.50 | 613.06 | 44.58 | 43.3 |
| 116940 | 731.99 | 527.55 | 33.01 | 73.8 | 880.50 | 606.16 | 42.09 | 33.7 | 1018.50 | 668.20 | 48.69 | 52.8 |
| 124060 | 774.96 | 558.96 | 34.58 | 72.2 | 933.50 | 642.79 | 44.63 | 28.9 | 1081.50 | 709.30 | 51.71 | 46.3 |
| 133930 | 821.00 | 596.85 | 33.96 | 73.2 | 1018.50 | 698.45 | 48.69 | 35.2 | 1174.50 | 768.74 | 56.16 | 56.0 |
| 143810 | 842.50 | 624.94 | 40.28 | 19.7 | 1102.50 | 753.70 | 52.71 | 42.1 | 1269.50 | 829.09 | 60.70 | 67.0 |
| 153680 | 913.50 | 673.24 | 43.67 | 23.6 | 1190.50 | 810.64 | 56.92 | 50.2 | 1353.22 | 884.48 | 62.18 | 72.8 |
| 160720 | 920.50 | 689.78 | 44.01 | 18.9 | 1220.50 | 837.37 | 58.36 | 40.0 | 1402.99 | 919.64 | 65.53 | 59.5 |
| 172570 | 1010.50 | 749.66 | 48.31 | 23.1 | 1323.50 | 904.59 | 63.28 | 48.0 | 1391.50 | 938.01 | 66.54 | 28.3 |
| 184420 | 1095.50 | 812.75 | 52.38 | 27.6 | 1427.50 | 972.26 | 68.26 | 56.8 | 1506.50 | 1010.66 | 72.04 | 33.3 |
| 196270 | 1180.50 | 865.44 | 56.44 | 32.5 | 1530.50 | 1039.51 | 73.19 | 66.5 | 1621.50 | 1083.35 | 77.54 | 38.8 |
